    SLM421A系列
    42V, 15mA - 200mA 双通道支持 PWM 调光功能的线性恒流 LED 驱动芯片
    样片申请
    SLM421A Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SLM421A 系列产品是用于产生双通道、高精度恒流源的 LED 驱动芯片,在需要调光调色的 LED 照明产品中简单易用。

    SLM421A 具有宽输入电压范围、高输出精度、超低 drop-out 压降、卓越的线性/负载调整率等特性,从而确保在球泡灯,吸顶灯,线条灯、发光字等调光调色应用中实现高品质照明驱动。大多数应用情况下,SLM421A 每路驱动仅需从SET 到 GND 接一个电阻即可单独设定每通道输出电流。此外,SLM421A 还支持每路 100Hz~20kHz 频率范围内独立的 PWM 调光,且在 100Hz 条件下可实现 1024:1 的调光深度。SLM421A 每路的过温保护功能在芯片结温达到135℃时,启动线性降电流功能,从而在降低系统功耗的同时,不会造成 LED 闪烁。SLM421A 的防静电保护设计可以确保整个照明系统在设计、安装及应用中的安全。


    产品特性

    每通道15mA-200mA电流输出, 通过外部电阻可设定电流值

    超低drop out压降(20mA驱动时,低至300mV)

    宽输入电压范围: 4.5V至42V

    100Hz到20kHz调光频率

    ±5%输出电流精度

    电源及负载调变率0.1%/V

    安规认证

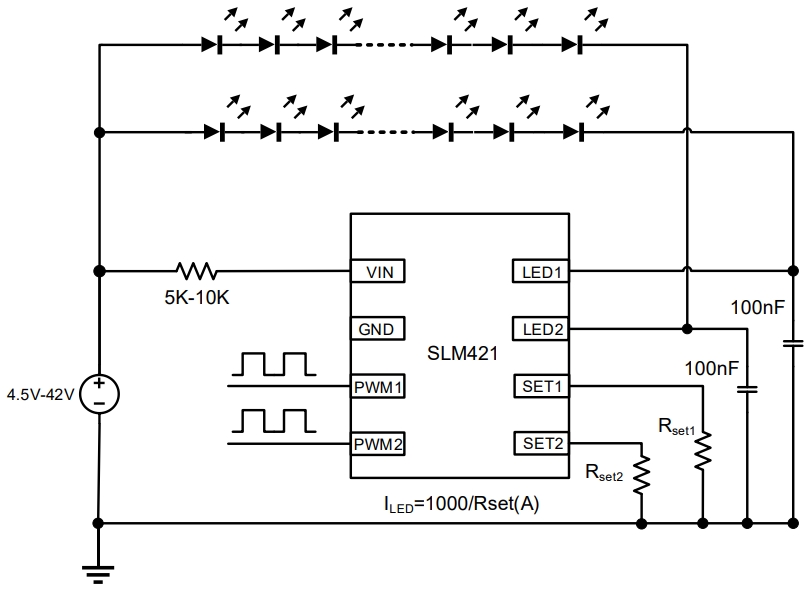

    典型应用图


    产品参数表

    展开过滤器
    Part Number Vin (V) Current Setting Io Setting (mA) Io Accuracy (+/-%) PWM Dimming Operating Temp (℃) Package Group Packing Qty.
    SLM421A4.5-42YADJ(15~200)5Y-40-125SOP8-EPReel/2500
    应用案例
